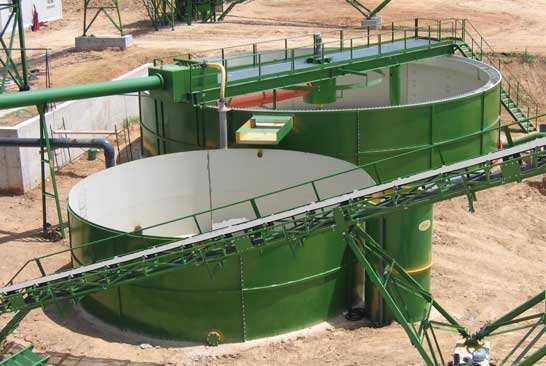

高·效浓缩机的结构:高·效浓缩机的槽体、靶架及传动部分的结构域普通浓缩机大致相同。其浓缩效率高的主要原因在于有一个特殊的给矿筒。
国外常用的高·效浓缩机主要有三种:艾姆科型、道尔-奥利弗型和恩维罗型。
艾姆科型给矿筒被分隔成三段竖直的机械搅拌室,并与浓缩机的中·心竖轴同心。矿浆给入排气系统,带入的空气被排出,然后通过给矿管进入混合室,与絮凝剂充分混合后,再经混合室下部呈放射状分布的给矿管直接给到沉砂层的中、上部。液体经沉砂层的上层过滤以后上升成为溢流,絮团则留在沉砂层中进入底流。
道尔-奥利弗型设备有一种特殊结构的给矿筒。送进浓缩机的矿浆被分成两股,分别给到给矿筒的上部和下部的环形板上,两者流向相反,使得由给矿造成剪切力较小。当一较定浓度的絮凝剂从给矿筒中部给入后可与矿浆均匀混合,形成的絮团便从剪切力较小的区域较平缓地流到浓缩机内沉降。
恩维罗型中·心有一个倒锥形的反应筒,矿浆沿给矿管从反应筒中·心的循环筒之下部往上,经循环筒的上部进入反应筒,受旋转叶轮搅拌,与絮凝剂充分地混合后,再从反应筒底部进入沉砂层中。溶液穿过沉砂层的上部,向上运动形成溢流,进入溢流堰。
