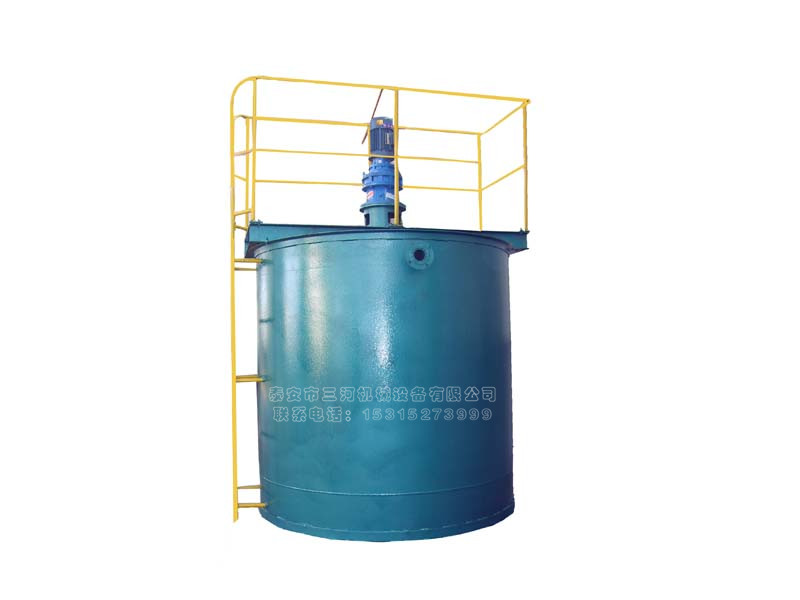

分小型（直径为Φ1.8~Φ20米）与大型（直径可达Φ53米）两种。小型结构如图 所示。于浓缩池中·心安有一根悬挂在珩架上的回转轴，轴的下端固定着两对放射状的杷架，其中一对的长度梢小于浓缩池的半径，另一对的长度等于半径的2/3。回转轴由固定在珩架上的电动机经蜗轮蜗杆减速机带动旋转。当回转轴旋转时，杷架下面的刮板将沉淀物刮至池中·心卸料筒排出。刮板在刮料过程中对沉淀物施加的压力有助于挤出其中的水分，增加排矿浓度。需浓缩的矿浆沿着珩架上的给料槽给入池中·心的受料筒，该筒下部边缘浸没在澄清液面之下，矿浆沿径向往四周流动，并产生沉淀作用，澄清液从上部的环行溢流槽溢出。
为避免浓缩机过载引起卸料口淤塞和杷架扭曲及其他设备事故，设有提升和信号安·全装置，如图 ，回转轴径电动机和蜗轮蜗杆带动。
蜗杆的一端支撑于垫圈中，此垫圈为弹簧所支持。当负荷大时，即沉淀物太多而使耙架转动阻力过大时，蜗杆不能推动蜗轮旋转，致使蜗杆本身沿轴向发生移动，压缩弹簧，将垫圈推向右方，并通过杠杆机构使指针向左方摆动，当指针摆动到一定位置时，可接通电路，发出警报，并开亮信号灯，操作者即可及时将杷提起，以免机构损坏。
大型中·心传动式浓缩机。这种浓缩机的优点是当负荷过大时杷架能自动提起，过载情况消除后，杷架有能落下，恢复原位。其杷架的横截面是一直角三角形，三角形斜边的两端点有铰链，使与中·心转架连接，因而杷架在遇到过大的阻力时，得以向后向上升起，阻力消除后，杷架因自重恢复原位，在中·心架固定在一大内齿圈上，该内齿圈借止推轴承置于浓缩池中·心的钢筋混凝土支柱上。
因此，比小型浓缩机采用垂直轴为坚固。杷架由立式电动机经过行星减速机及三对减速齿轮所驱动。这种浓缩机由于杷架是一悬臂梁结构，从受力情况看，不如周边传动式的杷架采用简支梁结构好。
