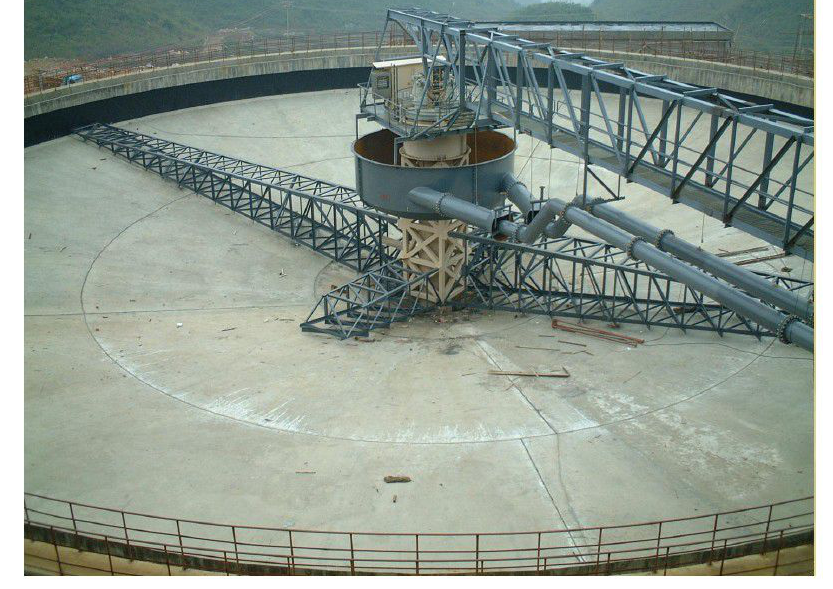

中·心传动自动提耙浓缩机主要由桥架、驱动提耙机构、长耙、短耙、稳流筒、液压站、电控装置等部件组成。
桥架安装在钢筋混凝土的立柱上,桥架是操作人员进入浓缩机的通道,也是机器承受全部重量的部件。
稳流筒安装在桥架下面,入料管与稳流筒相连,物料通过入料管进入稳流筒后,进入浓缩池内部。
驱动提耙机构安装在桥架上,其下端四方台侧面安装耙架,当驱动装置的主轴转动时,带动耙架回转,耙架下部的耙齿将沉降后的物料刮向浓缩池中·心,由底流泵排出。
液压站为驱动提耙机构提供动力,液压站的油泵为变量泵,通过调节油泵的排油量,可改变耙架的转速,已达到较好工艺效果。当沉降到浓缩池底部的物料增多,床层增厚时,耙架的工作阻力也随之加大,当工作阻力增达到5.5 MPa时,压力继电器、延时继电器、电磁阀动作,切断液压·马达的油路,此时主轴停止转动,提耙油缸带动耙架向上提升,延时约3~5秒钟后,电磁阀再次动作。恢复向液压·马达供油,主轴又开始转动工作。当耙架提升后,工作阻力随之减小,若减小到4 MPa以下时,则不再提耙,耙架停留在此高度上旋转工作,耙齿将物料刮向池中·心,随着工作阻力再次增加到设定值时,耙架再次被提升,重复以上动作,从而达到自动提耙、降耙的目的。
当耙架的工作阻力不断增加,提耙油缸的活塞上升接近上限行程时,行程开关动作,切断电源,整机停止运行。此时,应排除故障后,再手动恢复开机。
